Fabriquer un Porte-Roue de Secours 4x4 : Le Guide Ultime de Construction (Plans & Matériel)

Se lancer dans la soudure d'un tel équipement n'est pas anodin. C'est un équilibre précaire entre économies substantielles et responsabilité technique.

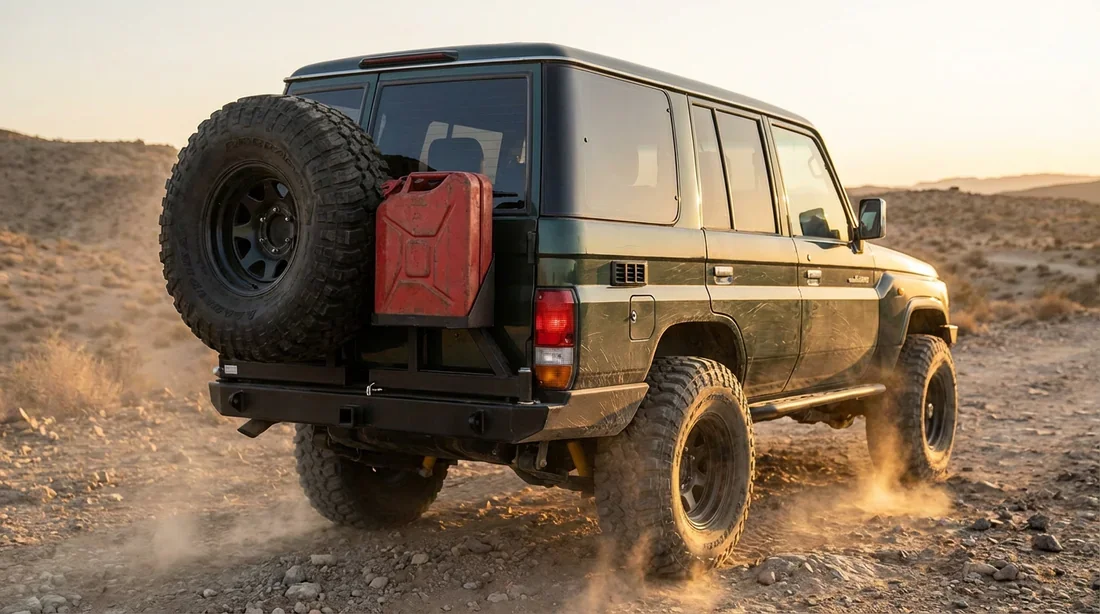

Pourquoi ça vaut le coup ? D'abord pour le coût. En sourçant intelligemment l'acier et la quincaillerie, un projet DIY tourne autour de 250 € à 350 €, contre 1500 € à 2500 € pour une marque australienne importée. Ensuite, pour le sur-mesure. Vous ne voulez pas seulement porter une roue ? Intégrez directement un support pour Jerrycan, un support de cric Hi-Lift, ou même une tablette rabattable pour le bivouac. C'est votre design, pas celui d'un bureau d'études à l'autre bout du monde.

Les risques à maîtriser (Facteur E-E-A-T) La sécurité routière est non négociable. Un bras qui vibre finit par fissurer les soudures par fatigue du métal. Un système qui s'ouvre en roulant est une catastrophe absolue. Il faut concevoir « sur-solide ». De plus, le poids est un ennemi sournois. Ajouter 50 kg (structure + roue) tout à l'autre du véhicule (en porte-à-faux) modifie la dynamique de conduite.

Comme nous l'avons analysé dans notre dossier sur la Fiabilité Mercedes 316 CDI (5 cylindres), la gestion de la charge utile est critique sur les véhicules aménagés. Un porte-roue trop lourd sur un fourgon comme le Sprinter ou un 4x4 déjà chargé peut accélérer l'usure du pont arrière et dégrader la tenue de route. Pensez « léger mais rigide ».

Avant de couper le moindre bout de métal, choisissez votre camp.

Ne partez pas chez le fournisseur de métaux sans ce tableau. Pour l'ingénierie, je recommande l'acier nuance S235 (standard) qui est facile à souder et suffisamment élastique pour ne pas casser aux vibrations, ou le S355 (plus résistant) si vous savez gérer des soudures plus techniques.

C'est ici que 90 % des bricoleurs échouent. Oubliez tout de suite l'idée de mettre un simple boulon de 20 mm dans un tube. Avec le poids et les secousses de la piste, le trou va s'ovaliser en quelques semaines, créant un jeu insupportable.

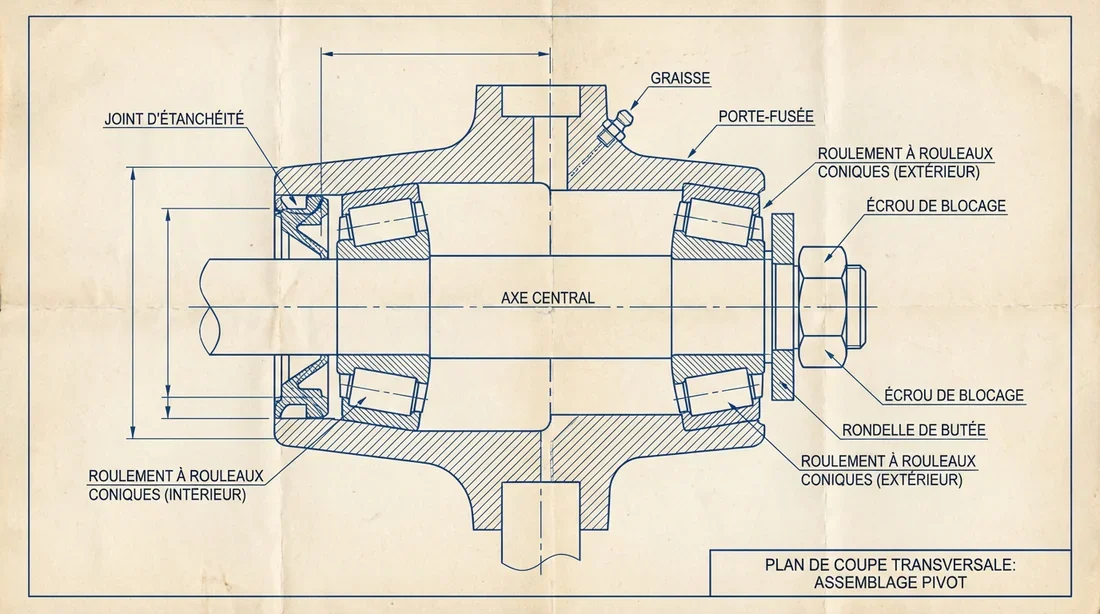

La seule solution durable est d'utiliser un Kit Fusée de remorque (Stub axle). Ce système comprend un axe en acier usiné et un moyeu monté sur deux roulements coniques opposés. C'est exactement la même technologie que les roues de votre voiture :

1. Le corps du moyeu est soudé dans le bras du porte-roue.
2. L'axe (la fusée) est soudé verticalement sur votre pare-chocs ou châssis.
3. Le serrage de l'écrou central permet de rattraper le jeu au fil des années. C'est inusable.

La géométrie du bras doit privilégier la rigidité. Un simple tube droit peut vriller. Si vous avez de la place, une structure triangulée est idéale.

Le positionnement de la roue Avant de pointer vos soudures, présentez la roue. Elle ne doit pas masquer les feux arrière, sous peine de refus au Contrôle Technique et de danger immédiat. Si la roue cache les feux, vous devez installer un report de feux sur le porte-roue. Même combat pour la plaque d'immatriculation.

Pour l'éclairage de plaque déporté, il va falloir tirer un câble. C'est souvent une source d'angoisse électrique. Comme nous l'avons détaillé dans notre guide Faisceau et couleurs des feux arrière de 207 : schéma et guide de réparation, la logique est universelle. Même si le guide parle d'une 207, la méthode pour repérer les fils (masse, veilleuse) avec un multimètre reste la base indispensable pour réussir vos branchements et repiquer proprement le 12V sur n'importe quel 4x4.

Un porte-roue qui s'ouvre à 110 km/h peut tuer. Le système de fermeture doit être doublement sécurisé.

1. La Grenouillère Sauterelle (Toggle Latch) : Choisissez un modèle industriel « Heavy Duty » réglable. Elle permet de plaquer le bras contre la butée avec force.
2. La Sécurité Mécanique : La grenouillère peut casser ou s'ouvrir avec une branche. Vous devez IMPÉRATIVEMENT ajouter une goupille de sécurité traversante (ou un boulon) qui verrouille physiquement le bras au pare-chocs.

Apprenez des erreurs de ceux qui ont cassé leur matériel au milieu du désert :

1. Oublier la butée d'ouverture. Sans un arrêtoir (goupille ou câble) pour bloquer l'ouverture à 90° ou 110°, un coup de vent violent projettera le porte-roue contre votre aile arrière. Résultat : feu brisé et carrosserie tordue.
2. Souder l'axe sans le refroidir. Si vous soudez la fusée (l'axe du pivot) alors que les roulements sont dedans, ou sans faire de pauses, la chaleur va déformer l'acier rectifié. Les roulements ne rentreront plus ou gripperont immédiatement.
3. Sous-dimensionner le bras. Utiliser du tube de 2 mm d'épaisseur pour gagner du poids est une erreur de débutant. Les vibrations sur tôle ondulée auront raison de l'acier fin. Visez 3 mm minimum.
4. Négliger le traitement antirouille. L'acier brut rouille en 24h. Utilisez une peinture châssis époxy ou, mieux encore, une peinture polyuréthane texturée type Raptor Liner qui résiste aux impacts de gravillons.
