Votre voyant moteur vient de s'allumer et votre scanner OBDII affiche un P24C7 ? Respirez un grand coup. Contrairement aux scénarios catastrophes que certains garagistes pourraient vous vendre, ce n'est pas nécessairement votre Filtre à Particules (FAP) qui vient de rendre l'âme.
Dans l'immense majorité des cas, nous sommes face à une panne électronique périphérique. C'est agaçant, certes, mais infiniment moins coûteux que le remplacement d'un système antipollution complet. Attention toutefois : faire l'autruche pourrait transformer une réparation à 200 € en une facture à 2000 €.
"Le code défaut P24C7 signale un problème de circuit bas sur le capteur de température des matières particulaires (PM Sensor). Concrètement, le calculateur moteur (ECU) reçoit un signal de tension anormalement faible de ce capteur situé sur la ligne d'échappement. Les coupables sont souvent le capteur lui-même, un faisceau électrique abîmé ou une fuite, bien plus souvent qu'un filtre à particules (FAP) réellement colmaté.
Que signifie réellement ce code P24C7 ?
Pour ne pas se faire avoir, il faut comprendre ce que la machine essaie de dire. L'intitulé technique est : « Particulate Matter Sensor Temperature Circuit Low ».
Sur votre diesel moderne (norme Euro 6 et suivantes), le constructeur a installé un mouchard en fin de ligne d'échappement : le Capteur PM (Matière Particulaire). Son job est simple : mesurer les suies qui sortent du pot pour vérifier si le FAP fait correctement son travail de filtration.
Quand le code P24C7 tombe, la voiture ne vous dit pas « Je pollue trop ». Elle vous dit : « Je n'arrive plus à parler avec mon capteur, son signal électrique est quasi nul ».
La nuance est capitale :
-
Code P2463 : Le FAP est physiquement bouché (Problème mécanique).
-
Code P24C7 : Le surveillant est en panne (Problème électrique).
C'est une excellente nouvelle pour vos finances. Cela confirme généralement que le moteur et le système de filtration sont sains, mais que l'élément chargé de les surveiller est devenu aveugle.
Localisation du capteur de particules dans le système d'échappement
Les 3 symptômes majeurs (et la question de la dangerosité)
Si ce code est actif, votre expérience de conduite va changer. Voici ce qui vous attend :
- Le voyant moteur (MIL) vous fixe. Il reste allumé, parfois accompagné d'un message anxiogène type « Défaut système antipollution » ou « Révision nécessaire ».
- La régénération est interdite. Le calculateur, faute d'informations fiables, refuse par sécurité de lancer le nettoyage automatique du FAP.
- Le mode dégradé (Limp Mode). Vous sentirez une perte de puissance franche. Le moteur refuse de monter dans les tours pour se protéger.
Peut-on rouler avec le code P24C7 ? Oui, pour rentrer chez vous ou aller à l'atelier. La voiture ne va pas s'arrêter net sur l'autoroute. Par contre, ne laissez pas traîner. Puisque la régénération du FAP est bloquée informatiquement, votre filtre va s'encrasser réellement au fil des kilomètres. Ce qui n'était qu'un petit problème de capteur à 200 € deviendra alors un FAP colmaté irrécupérable.
Ce code est extrêmement fréquent sur les modèles Ford (Transit, Ranger) et BMW. Si vous possédez un Ford et que la perte de puissance est votre symptôme principal, consultez notre guide spécifique sur l'anomalie moteur Ford C-Max et perte de puissance pour éliminer d'autres causes comme le turbo, qui peuvent présenter des symptômes similaires.
Pourquoi l'ordinateur s'énerve-t-il ? (Les causes réelles)
Le calculateur voit une tension proche de 0V là où il attend un signal vivant. Voici les coupables, classés du plus fréquent au plus rare :
-
Le Capteur PM est mort (Interne). C'est la cause numéro 1. L'électronique interne de la sonde finit par griller à force de subir les cycles thermiques extrêmes de l'échappement.
-
Le faisceau électrique a souffert. Les fils passent dangereusement près de l'échappement brûlant. Une fixation qui saute, un fil qui touche le métal chaud, l'isolant fond et c'est le court-circuit à la masse.
-
Le connecteur est oxydé. Situé sous la voiture, il mange de l'eau et du sel toute l'année. Cette corrosion crée une résistance qui fait chuter la tension.
-
Une fuite d'échappement. Plus rare, une fuite juste avant le capteur peut fausser la lecture, mais cela déclenche souvent un arbre de Noël d'autres codes défauts.
Protocole de diagnostic (Test Multimètre)
Avant de sortir la carte bleue pour une pièce coûteuse, vérifions l'hypothèse. Pas besoin d'être ingénieur, un peu de méthode suffit.
Le matériel : Un multimètre digital, un cric et des chandelles (ne risquez pas votre vie pour un capteur).
⚠️ AVERTISSEMENT DE SÉCURITÉ : Le capteur PM discute via le réseau CAN. Ne testez jamais les fils de communication (CAN High/Low) en mode « Ohmmètre » ou « Continuité » avec la batterie branchée. Vous risquez de griller le calculateur moteur (ECU). Restez en mode Voltage (Voltmètre DC).
La procédure pas à pas :
- Repérez le capteur PM (généralement après le FAP, vissé sur l'échappement avec un module carré fixé au châssis).
- Débranchez le connecteur.
- Mettez le contact (Moteur éteint, clés sur ON).
- Testez les tensions sur le connecteur côté faisceau voiture (celui qui vient du moteur, pas celui du capteur).
Voici les valeurs cibles (vérifiez toujours la RTA de votre modèle pour les couleurs de fils, ça change entre VAG, Ford et BMW) :
| Fil (Fonction probable) | Valeur Attendue (Contact ON) | Diagnostic si valeur incorrecte |
|---|---|---|
| Alimentation (12V) | 11.5V - 14.5V (Tension batterie) | Fusible grillé ou fil coupé. |
| Masse (Ground) | 0V (Continuité parfaite avec châssis) | Mauvaise masse (fil coupé ou oxydé). |
| CAN High | Env. 3.5V - 3.8V (Signal fluctuant) | Si 0V ou 12V fixe : Court-circuit faisceau. |
| CAN Low | Env. 1.1V - 1.5V (Signal fluctuant) | Si 0V ou 12V fixe : Court-circuit faisceau. |
Comment interpréter vos mesures ?
-
Vous avez bien le 12V, la Masse, et les lignes CAN semblent vivantes (le voltage bouge un peu) ? Votre faisceau est hors de cause. Le problème vient à 99% du Capteur PM lui-même.
-
Pas de 12V ? Vérifiez vos fusibles avant de commander quoi que ce soit.

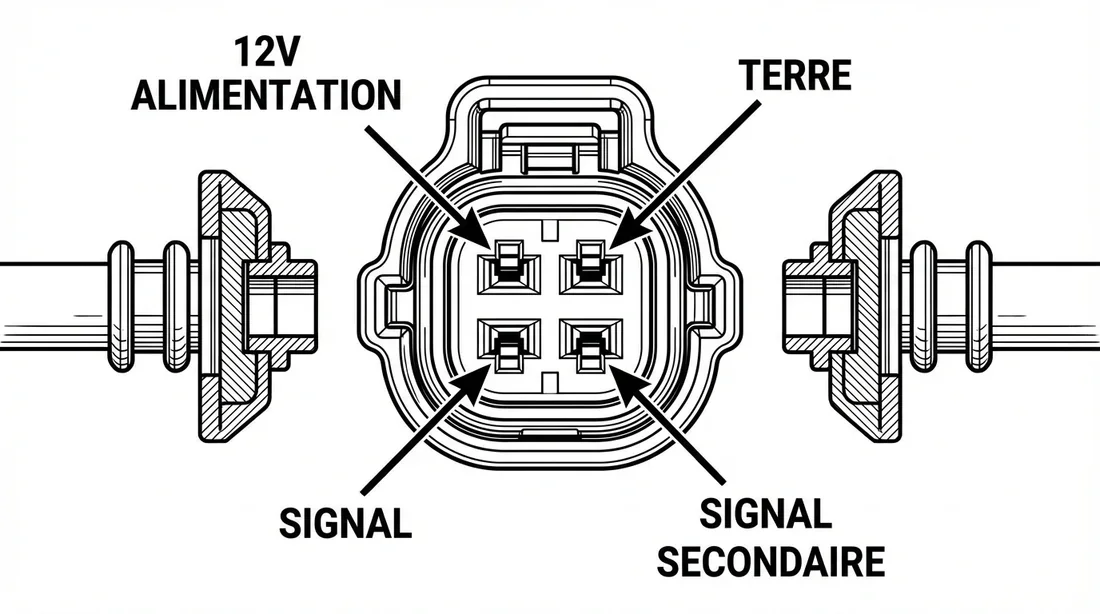

Schéma de diagnostic électrique du connecteur P24C7
Verdict
Le code P24C7 est impressionnant sur le tableau de bord, mais c'est rarement un drame mécanique si on réagit vite. C'est une panne périphérique classique de l'électronique embarquée. Avec un simple multimètre, vous pouvez maintenant confirmer si c'est le capteur ou le câblage qui flanche, et éviter de vous faire facturer un FAP neuf inutilement.
Vous avez un doute sur vos mesures ? Partagez votre modèle de voiture et vos valeurs de voltage dans les commentaires, on essaiera de voir ça ensemble !
❓Foire Aux Questions (FAQ)
Le code P24C7 s'efface-t-il tout seul après réparation ?
Presque jamais. Le calculateur est rancunier : il garde le défaut en mémoire. Vous devez utiliser une valise de diagnostic pour effacer le code ET lancer une procédure de « Réinitialisation des valeurs apprises » pour le nouveau capteur. Sans cette étape, le voyant risque de vous narguer à nouveau.
Où se cache ce fameux capteur (PM Sensor) ?
Allez tout au bout de la ligne d'échappement. Regardez après le catalyseur SCR et le FAP. Vous cherchez un truc qui ressemble à une sonde lambda (un « doigt » métallique vissé dans le tuyau), mais qui est relié par un câble à un gros boîtier électronique rectangulaire en plastique noir, souvent vissé sur le longeron du châssis.
Combien de temps je peux rouler comme ça ?
Quelques jours, le temps que la pièce arrive. Si vous insistez sur plusieurs semaines, l'absence de régénération va boucher physiquement votre FAP. Vous passerez alors d'une facture de 200 € à plus de 1500 €. Le jeu n'en vaut pas la chandelle.
Comment réparer et combien ça coûte ?
Diagnostic posé ? Passons à l'action. Voici vos options, de la moins chère à la plus fiable.
1. Le coup de poker : Nettoyage du connecteur (Gratuit)
Parfois, l'ennemi c'est juste l'humidité. Débranchez tout, inspectez les broches. Si vous voyez du vert ou du blanc (oxydation), noyez le tout sous du spray « Nettoyant Contact », laissez sécher et rebranchez. Effacez le code à la valise et roulez. Si ça revient, passez à l'étape 2.
2. La solution durable : Remplacement du Capteur PM
Si le capteur est grillé, aucune réparation de fortune ne tiendra. Il faut changer.
Le prix de la pièce : Comptez entre 150 € et 300 € selon la marque (Bosch fournit souvent la monte d'origine, privilégiez la qualité ici).
La main d'œuvre : C'est rapide. En 30 minutes à 1 heure, c'est plié. Le capteur se dévisse comme une sonde lambda (clé de 22mm généralement).
3. La chirurgie : Réparation du faisceau
Vous avez trouvé un fil fondu ? Coupez net la partie malade. Soudez un nouveau fil propre et isolez le tout avec de la gaine thermorétractable de qualité marine (celle qui contient de la colle étanche). Oubliez le scotch d'électricien ou les dominos sous la voiture : ça ne tiendra pas deux semaines avec les projections d'eau.
⚠️ Mise en garde : Vous verrez passer des pubs pour la « Suppression électronique » (AdBlue Off / Sensor Delete) afin de masquer ce code définitivement. C'est une très mauvaise idée. Au-delà de l'illégalité (jusqu'à 7500 € d'amende), c'est un motif de refus immédiat au Contrôle Technique moderne qui détecte désormais l'absence de remontée d'infos. Réparez le capteur : c'est la seule façon de garder un véhicule vendable.
