Démonter le capteur pression carburant C3 1.4 HDI : le guide pour le faire soi-même (sans tomber le moteur)

Je vous déconseille fortement de vous lancer dans ce démontage « juste pour voir ». L'accès est trop ingrat pour le faire à l'aveugle. Voici comment valider que votre capteur (souvent appelé capteur rail) est bien la source de vos ennuis.

Les symptômes qui ne trompent pas Vous subissez des coupures moteur nettes dès que vous sollicitez la puissance, par exemple dans une côte. Le ralenti est instable, comme si la voiture cherchait son souffle. Pire, le mode dégradé s'active et vous plafonnez à 3000 tr/min sur l'autoroute.

Ce que dit la valise (la preuve irréfutable) Passez un coup de valise diagnostic. Même un simple boîtier ELM327 suffit. Si le capteur est en cause, vous verrez apparaître des codes spécifiques. Le P0190 signale une panne électrique du circuit du capteur. Le P0191 indique un problème de cohérence ou de performance du signal. Enfin, le P0193 traduit une « entrée haute » du circuit, soit une valeur électrique anormale envoyée au calculateur.

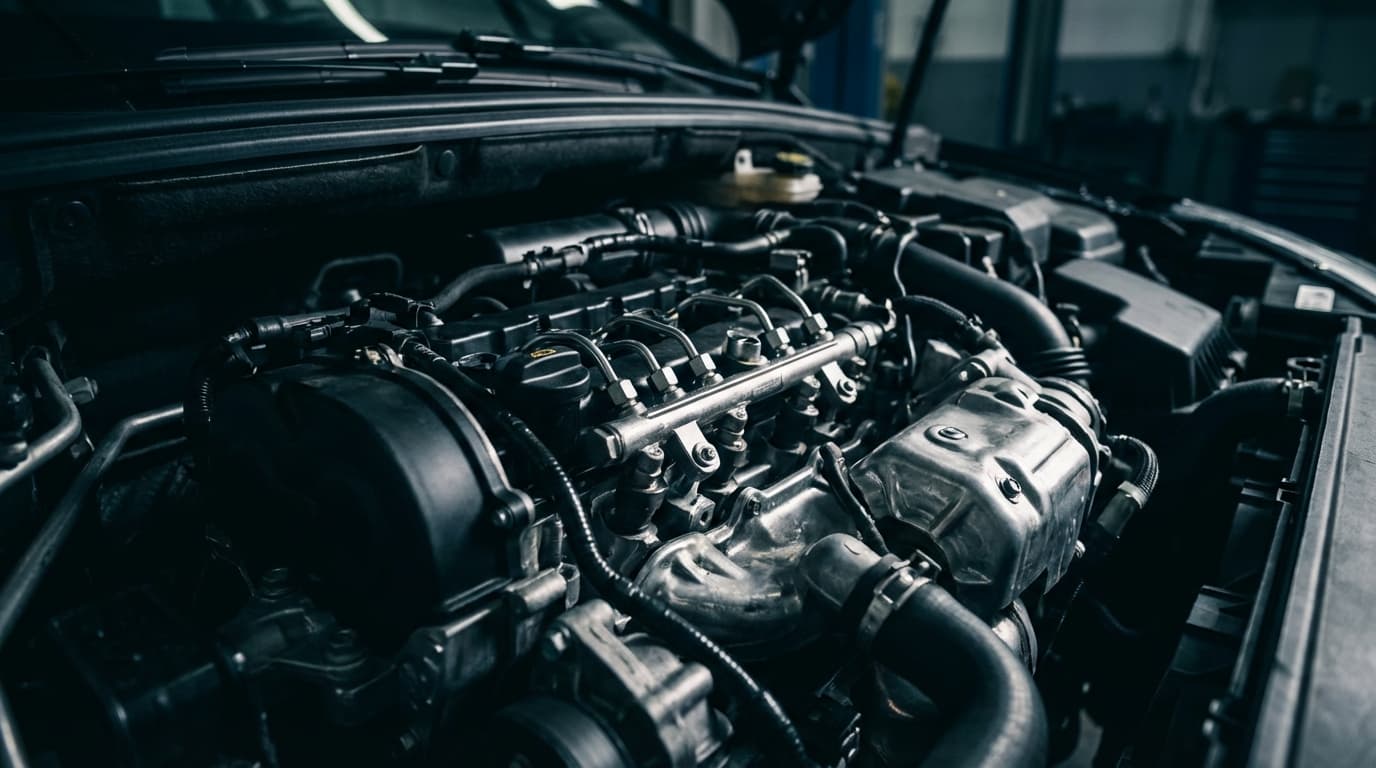

Il faut réaliser ce que vous avez sous le capot. Le système Common Rail (rampe commune) monte à des pressions qui dépassent les 1400 bars. Pour vous donner une idée, un jet de gasoil à cette pression agit comme un bistouri : il traverse la peau et peut causer des empoisonnements du sang gravissimes.

⛔ DANGER DE MORT : Ne jamais intervenir sur le circuit carburant moteur tournant. Attendez au moins 15 minutes après l'arrêt du moteur pour que la pression résiduelle retombe. Portez impérativement des lunettes de protection et des gants.

Votre arsenal pour l'opération Oubliez la clé à molette, elle ne passera pas. Voici ce qu'il vous faut vraiment :

• Une douille longue de 27mm. C'est non négociable, car le corps du capteur est haut et une douille standard butera avant d'atteindre l'écrou.

• Un cliquet avec une petite rallonge pour gagner en débattement.

• Un miroir d'inspection. Si vous n'en avez pas, votre smartphone en mode selfie avec le flash fera l'affaire pour visualiser linvisible.

• Des chiffons non pelucheux. La moindre micro-fibre ou poussière qui entre dans la rampe peut boucher un injecteur et tuer le moteur.

• Du nettoyant frein pour dégraisser la zone avant d'ouvrir le circuit.

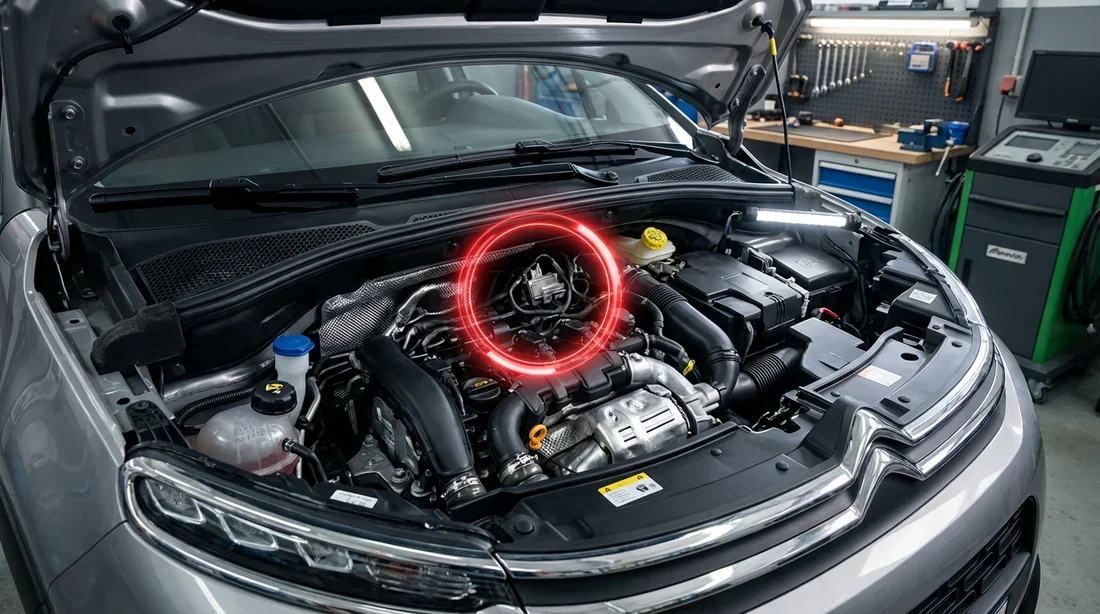

C'est l'étape qui filtre les motués. Le capteur est enfoui sous le boîtier de filtre à air, lui-même coincé contre le tablier derrière le moteur.

Commencez par débrancher la cosse négative de la batterie. Sécurité électrique avant tout. Ensuite, attaquez l'admission d'air en dévissant le collier du conduit côté turbo et en déboîtant le débitmètre. Soyez délicat avec la connectique du débitmètre, le plastique vieillit mal.

Le retrait du boîtier filtre à air est le moment critique. Cette grosse boîte noire est maintenue par des silentblocs en caoutchouc à l'arrière du moteur. Selon votre version, il faudra dévisser des vis BTR ou, plus souvent, tirer fermement vers le haut pour le déclipser. Mon astuce ? Faites-le pivoter légèrement en tirant pour ne pas casser les pattes de fixation en plastique.

Une fois la place libérée, vous apercevrez enfin la rampe commune. C'est ce tube en acier forgé qui court derrière la culasse. La poire d'amorçage manuelle gêne souvent l'accès à cet endroit. Déclipsez-la simplement de son support et poussez-la sur le côté. Évitez de débrancher ses durites si possible, ça vous évitera d'introduire encore plus d'air dans le circuit.

Vous avez maintenant un visuel (ou au moins vous pouvez toucher) le capteur situé à l'extrémité gauche de la rampe, côté passager/distribution.

1. Nettoyez avant tout. Aspergez la base du capteur de nettoyant frein et soufflez la zone. Il ne faut absolument aucune saleté autour du filetage avant le démontage.

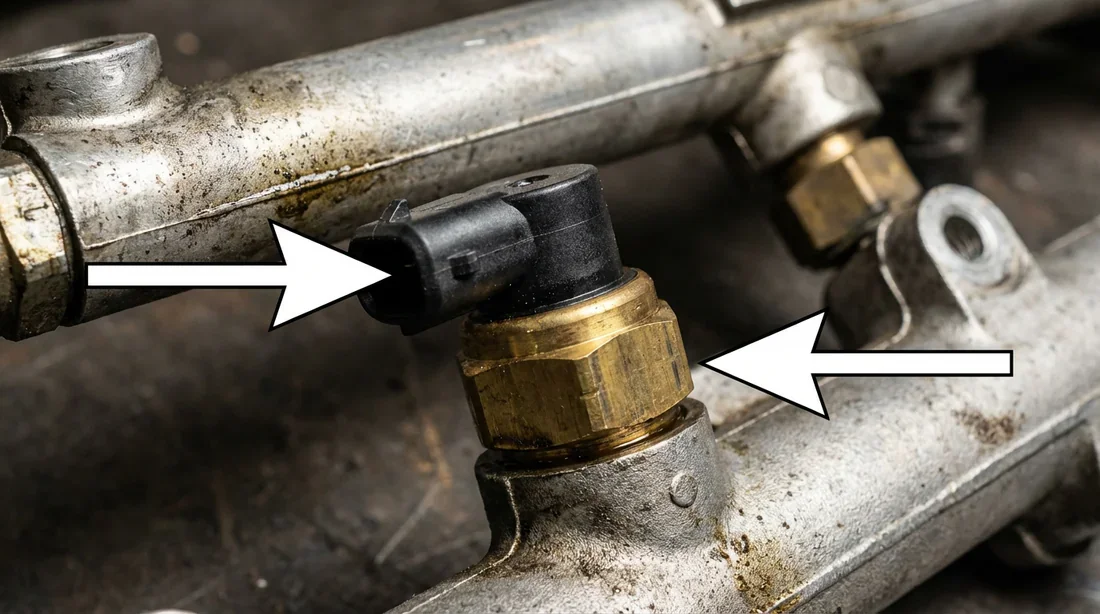

2. Libérez la connectique. Le connecteur (souvent jaune ou noir) possède une languette de verrouillage. Appuyez dessus et tirez la prise. C'est souvent grippé par la chaleur et le temps. Ne tirez jamais sur les fils ! Aidez-vous d'un petit tournevis plat pour faire levier doucement si ça résiste.

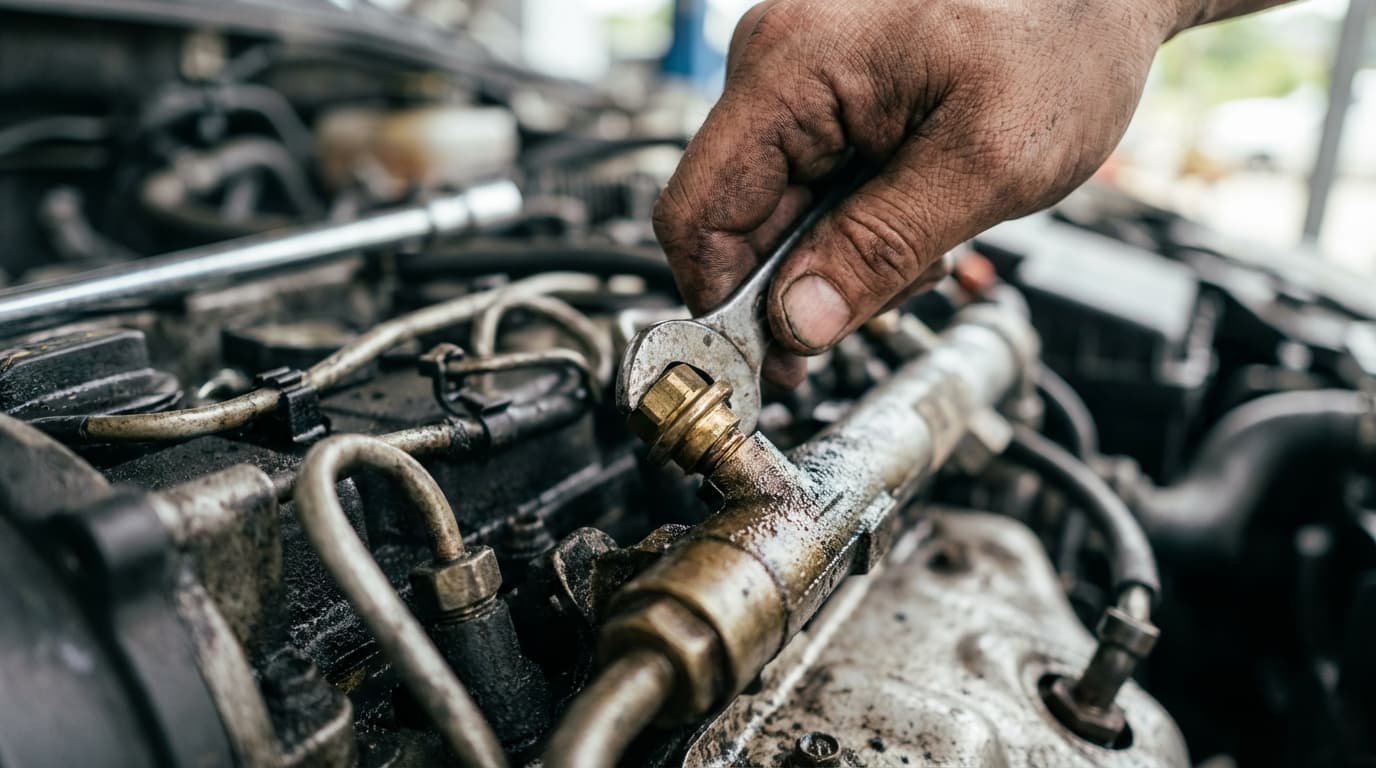

3. Dévissez. Placez votre douille longue de 27mm sur le capteur. Vérifiez qu'elle est bien engagée à fond. Desserrez dans le sens anti-horaire. Dès que c'est débloqué, finissez à la main.
4. Installez le neuf. Vérifiez la présence du joint métallique sur votre nouveau capteur. Vissez-le à la main le plus loin possible pour être sûr de ne pas foirer le filetage de la rampe.
5. Serrez (mais pas trop). C'est ici que tout se joue. Le couple prescrit tourne autour de 45 Nm. Serrez modérément à la clé. Si vous serrez comme une brute, vous risquez de fendre la rampe commune ou de casser le capteur. Si cela arrive, la facture passera instantanément de 40 € à 400 €.

Rebranchez enfin le connecteur électrique. Vous devez entendre un « clic » de verrouillage satisfaisant.

Vous avez ouvert le circuit haute pression, donc de l'air est entré. Si vous essayez de démarrer maintenant, vous allez juste vider votre batterie.

Remontez le boîtier de filtre à air et reconnectez le débitmètre, puis rebranchez la batterie. Repérez ensuite la poire d'amorçage. C'est le moment de faire travailler vos avant-bras. Pompez manuellement. Au début, la poire est molle, c'est normal. Continuez.

Il faut pomper jusqu'à ce que la poire devienne dure comme du bois. Sur le 1.4 HDI, c'est vital car il n'y a pas de pompe de gavage électrique dans le réservoir pour pousser le carburant. Cela peut prendre 30, 50, voire 60 pressions. Ne soyez pas radin sur l'effort.

Démarrez le moteur. Il va probablement tousser ou boiter quelques secondes le temps d'expulser les dernières bulles d'air. Laissez tourner et prenez votre lampe torche. Inspectez immédiatement la base du capteur. Si vous voyez la moindre humidité ou un suintement de gasoil, coupez tout de suite. Soit le serrage est insuffisant, soit le joint est mal positionné.
